سیستم الکترودگذاری ۱۰–۲۰ در EEG
سیستم الکترودگذاری ۱۰–۲۰ در EEG
راهنمای کامل استاندارد جهانی ثبت امواج مغزی
الکتروانسفالوگرافی (EEG) یکی از مهمترین روشهای غیرتهاجمی برای بررسی فعالیت الکتریکی مغز است. این روش از طریق ثبت سیگنالهای الکتریکی ناشی از فعالیت نورونهای قشر مغز، اطلاعات ارزشمندی درباره عملکرد مغز در شرایط مختلف مانند خواب، بیداری، تشنج و اختلالات شناختی فراهم میکند.
اما برای اینکه ثبت EEG قابل اعتماد و قابل مقایسه بین آزمایشگاهها و مطالعات مختلف باشد، باید **محل قرارگیری الکترودها روی پوست سر به صورت استاندارد تعیین شود**. در همین راستا، دانشمندان علوم اعصاب سیستم استانداردی به نام **سیستم الکترودگذاری ۱۰–۲۰ (Ten-Twenty System)** را معرفی کردند که امروزه در سراسر جهان برای ثبت EEG استفاده میشود.
در این مقاله به بررسی کامل **سیستم ۱۰–۲۰ EEG، نحوه نامگذاری الکترودها، اصول اندازهگیری، کاربردها و مزایای آن** میپردازیم.
سیستم ۱۰–۲۰ EEG چیست؟
سیستم **۱۰–۲۰ EEG** یک روش استاندارد برای تعیین محل قرارگیری الکترودها روی پوست سر است که بر اساس **درصدی از فاصله بین نقاط آناتومیکی مشخص روی جمجمه** طراحی شده است.
نام این سیستم از این واقعیت گرفته شده است که فاصله بین الکترودها به صورت **۱۰ درصد یا ۲۰ درصد از فاصله کل بین نقاط مرجع جمجمه** محاسبه میشود.
این روش اولین بار توسط **Herbert Jasper در سال ۱۹۵۸** معرفی شد و به سرعت به استاندارد جهانی در ثبت EEG تبدیل شد.
هدف این سیستم:
a- ایجاد **یک روش قابل تکرار و استاندارد** برای نصب الکترودها
b- امکان **مقایسه دادههای EEG بین افراد و آزمایشگاهها**
c- فراهم کردن **نقشهای از فعالیت قشر مغز**
نقاط آناتومیکی مرجع در سیستم ۱۰–۲۰
برای اجرای سیستم ۱۰–۲۰ ابتدا باید چند **نقطه آناتومیکی مهم روی سر** مشخص شوند. این نقاط مبنای اندازهگیری فاصلهها هستند.
مهمترین این نقاط عبارتاند از:
۱٫ Nasion
نقطهای در **پایین پیشانی بین دو چشم** که در محل اتصال استخوان بینی به پیشانی قرار دارد.
۲٫ Inion
برجستگی استخوانی در **پشت جمجمه** که به راحتی قابل لمس است.
۳٫ Preauricular points
نقاطی در **جلوی گوشها** که در نزدیکی مجرای گوش خارجی قرار دارند.
با استفاده از این نقاط، فاصلههای اصلی روی جمجمه اندازهگیری میشوند.

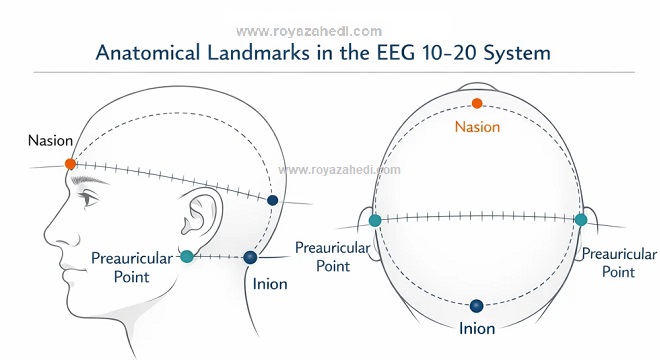

تصویر با عنوان *«نقاط آناتومیکی در سیستم EEG 10–۲۰»*: نمای جانبی و نمای بالایی از سر انسان که **نقاط مرجع روی پوست سر** در آن مشخص شدهاند. سه نقطه آناتومیکی کلیدی برجسته شوند:
Nasion در محل اتصال پل بینی و پیشانی در پایین پیشانی بین دو چشم،
Inion بهعنوان برجستگی استخوانی پشت جمجمه،
و نقاط Preauricular چپ و راست که دقیقاً در جلوی گوشها و نزدیک مجرای گوش قرار دارند.
از **نقاط دقیق و خطوط وکتوری نازک** برای اتصال این نقاط و نمایش محورهای اندازهگیری روی پوست سر استفاده شود. **کمانهای اندازهگیری ظریف** نیز روی فاصلهٔ nasion–inion و فاصلهٔ گوش تا گوش رسم شوند تا مبنای فاصلهگذاری ۱۰–۲۰ درصدی الکترودها را نشان دهند.
نحوه اندازهگیری در سیستم ۱۰–۲۰
در سیستم ۱۰–۲۰ دو محور اصلی اندازهگیری وجود دارد:
محور قدامی–خلفی
فاصله بین **nasion و inion** اندازهگیری میشود.
در این مسیر الکترودها با فاصلههای **۱۰٪ و ۲۰٪** قرار میگیرند.
محور عرضی
فاصله بین **دو گوش (preauricular points)** اندازهگیری میشود.
در این محور نیز الکترودها بر اساس **نسبتهای ۱۰ و ۲۰ درصدی** نصب میشوند.
به این ترتیب، شبکهای منظم از الکترودها روی سر ایجاد میشود که تقریباً تمام نواحی قشر مغز را پوشش میدهد.
نامگذاری الکترودها در سیستم ۱۰–۲۰
در این سیستم هر الکترود دارای یک **حرف و یک عدد** است.
حروف نشاندهنده ناحیه مغزی
F = Frontal (پیشانی)
Fp = Frontopolar
C = Central
P = Parietal (آهیانه)
T = Temporal (گیجگاهی)
O = Occipital (پسسری)
در نسخههای جدیدتر:
FT = Fronto-temporal
TP = Temporo-parietal
PO = Parieto-occipital
اعداد چه معنایی دارند؟
اعداد نشان میدهند الکترود در **کدام سمت مغز** قرار دارد.
اعداد فرد = نیمکره چپ
اعداد زوج = نیمکره راست
مثلاً:
F3 → قشر پیشانی سمت چپ
F4 → قشر پیشانی سمت راست
P3 → ناحیه آهیانه چپ
P4 → ناحیه آهیانه راست
الکترودهای خط میانی
الکترودهایی که روی خط میانی قرار دارند با **حرف Z** مشخص میشوند.
مانند:
Fz
Cz
Pz
حرف Z از واژه **Zero** گرفته شده است.
آرایش الکترودها در سیستم ۱۰–۲۰
سیستم استاندارد ۱۰–۲۰ معمولاً شامل **۱۹ الکترود اصلی** است.
الکترودهای متداول عبارتاند از:
Fp1
Fp2
F3
F4
F7
F8
Fz
C3
C4
Cz
T3
T4
T5
T6
P3
P4
Pz
O1
O2
در کنار اینها معمولاً **دو الکترود مرجع** نیز استفاده میشود.

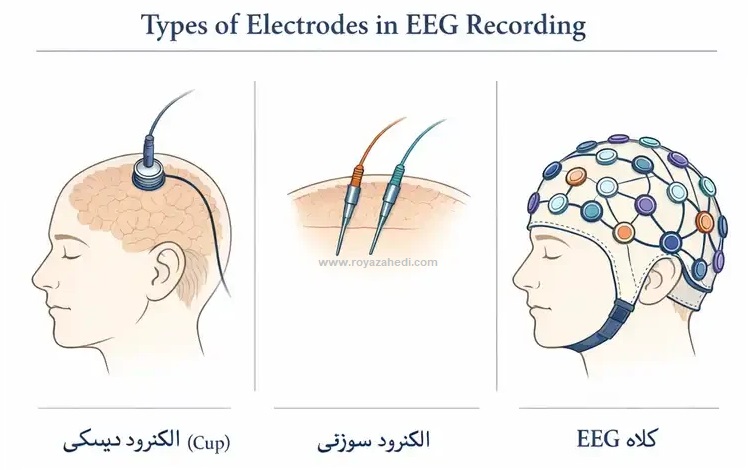

انواع الکترودها در ثبت EEG
الکترودهای EEG میتوانند انواع مختلفی داشته باشند.
۱٫ الکترودهای دیسکی (Cup Electrodes)
رایجترین نوع الکترود در EEG هستند و با ژل رسانا به پوست سر متصل میشوند.
۲٫ الکترودهای سوزنی
در برخی شرایط بالینی خاص استفاده میشوند.
۳٫ کلاههای EEG (EEG Caps)
در پژوهشهای مدرن اغلب از **کلاههای آماده با الکترودهای از پیش تعبیه شده** استفاده میشود.

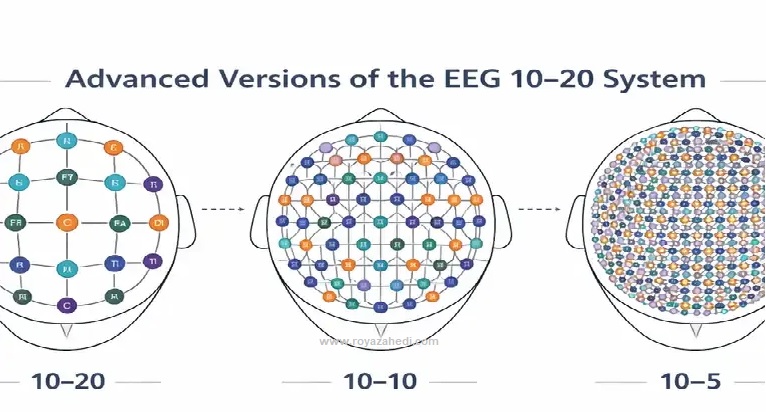

نسخههای پیشرفتهتر سیستم ۱۰–۲۰
با پیشرفت علوم اعصاب، نسخههای دقیقتری از این سیستم توسعه یافتهاند.
سیستم ۱۰–۱۰
در این سیستم تعداد الکترودها بیشتر است و فاصلهها دقیقتر اندازهگیری میشوند.
این سیستم حدود **۶۴ الکترود** دارد.
سیستم ۱۰–۵
یک نسخه بسیار دقیقتر است که در مطالعات پیشرفته استفاده میشود.
این سیستم میتواند بیش از **۳۰۰ الکترود** داشته باشد.
کاربردهای سیستم ۱۰–۲۰ در علوم اعصاب
سیستم ۱۰–۲۰ پایه بسیاری از مطالعات مغزی است.
۱٫ تشخیص صرع
EEG یکی از ابزارهای اصلی در تشخیص **اختلالات تشنجی** است.
الگوهای خاصی مانند:
Spike
Sharp wave
Spike-and-wave
در EEG بیماران دیده میشود.

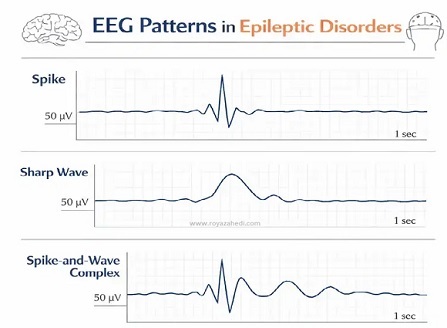

پنل اول با برچسب «Spike» که یک موج اسپایک باریک، بسیار تیز و با دامنه بالا را نشان میدهد.
پنل دوم با برچسب «Sharp Wave» که یک موج تیز اما پهنتر (sharp transient waveform) را نمایش میدهد.
پنل سوم با برچسب «Spike‑and‑Wave Complex» که یک اسپایک را نشان میدهد که بلافاصله با یک موج آهسته (slow wave) دنبال میشود.
۲٫ مطالعات خواب
در پلیسومنوگرافی از EEG برای بررسی مراحل خواب استفاده میشود.
مراحل خواب شامل:
N1
N2
N3
REM
هر کدام الگوهای EEG متفاوتی دارند.

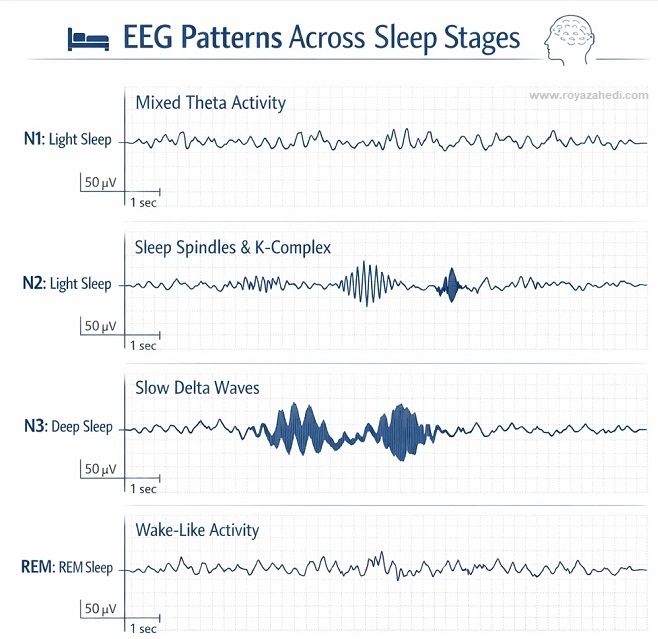

پنل N1: فعالیت تتا با دامنه کم و فرکانسهای ترکیبی.
پنل N2: وجود اسلیپ اسپایندلها (Sleep Spindles) و یک K‑complex.
پنل N3: امواج دلتا آهسته با دامنه بالا و بزرگ.
پنل REM: فعالیت با دامنه کم و فرکانسهای ترکیبی که شبیه حالت بیداری است.
۳٫ تحقیقات شناختی
در علوم شناختی از EEG برای بررسی فرآیندهای زیر استفاده میشود:
a- توجه
b- حافظه
c- تصمیمگیری
d- پردازش حسی
۴٫ رابط مغز و کامپیوتر (BCI)
در فناوریهای **Brain–Computer Interface** از EEG برای کنترل دستگاهها توسط فعالیت مغز استفاده میشود.
۵٫ نوروفیدبک
نوروفیدبک نوعی درمان مبتنی بر EEG است که برای بهبود:
۱- ADHD
۲- اضطراب
۳- اختلالات خواب
به کار میرود.
مزایای سیستم ۱۰–۲۰
سیستم ۱۰–۲۰ مزایای زیادی دارد.
۱- استاندارد جهانی
تقریباً تمام مراکز EEG در دنیا از این سیستم استفاده میکنند.
۲-تکرارپذیری بالا
ثبت EEG در افراد مختلف قابل مقایسه است.
۳-سادگی اجرا
با ابزارهای ساده میتوان محل الکترودها را تعیین کرد.
۴- پوشش مناسب قشر مغز
اکثر نواحی مهم قشر مغز توسط این سیستم پوشش داده میشوند.
محدودیتهای سیستم ۱۰–۲۰
با وجود مزایای زیاد، این سیستم محدودیتهایی نیز دارد.
وضوح مکانی محدود
EEG نسبت به روشهایی مانند fMRI دقت مکانی کمتری دارد.
فاصله زیاد بین الکترودها
در برخی مطالعات نیاز به چگالی بالاتر الکترودها وجود دارد.
به همین دلیل سیستمهای **high-density EEG** توسعه یافتهاند.
ارتباط سیستم ۱۰–۲۰ با نواحی عملکردی مغز
هر الکترود تقریباً نماینده فعالیت یک ناحیه قشری است.
به طور مثال:
Fp → قشر پیشپیشانی
F → قشر پیشانی
C → قشر حرکتی
P → قشر آهیانه
T → قشر شنوایی
O → قشر بینایی
بنابراین تحلیل سیگنال EEG میتواند اطلاعاتی درباره **عملکرد نواحی مختلف مغز** فراهم کند.

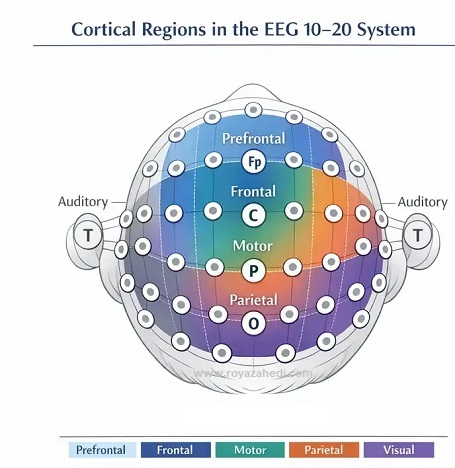

Fp (فرونتوپولار / قشر پیشپیشانی) در جلویترین بخش
F (قشر پیشانی) در پشت آن
C (ناحیه مرکزی / قشر حرکتی) در بخش میانی
P (قشر آهیانه) در پشت ناحیه مرکزی
O (قشر پسسری / قشر بینایی) در عقب سر
نواحی گیجگاهی (T) در سمت چپ و راست سر قرار گرفتهاند و قشر شنوایی را نشان میدهند.
اهمیت سیستم ۱۰–۲۰ در پژوهشهای مدرن
در بسیاری از پژوهشهای علوم اعصاب، دادههای EEG باید با **MRI یا MEG** ترکیب شوند.
سیستم ۱۰–۲۰ به عنوان یک **مرجع استاندارد برای همترازسازی دادهها** استفاده میشود.
همچنین در مدلسازی منابع مغزی (Source Localization) موقعیت الکترودها اهمیت بسیار زیادی دارد.
جمعبندی
سیستم **۱۰–۲۰ EEG** یکی از مهمترین استانداردهای علوم اعصاب برای ثبت فعالیت الکتریکی مغز است. این سیستم با استفاده از نسبتهای هندسی بین نقاط آناتومیکی جمجمه، محل قرارگیری الکترودها را به صورت دقیق و قابل تکرار مشخص میکند.
به کمک این سیستم، پژوهشگران و پزشکان میتوانند فعالیت نواحی مختلف قشر مغز را بررسی کرده و در تشخیص بیماریهای عصبی، مطالعه خواب، تحقیقات شناختی و توسعه فناوریهای نوین مانند رابط مغز و کامپیوتر از آن بهره ببرند.
با وجود توسعه سیستمهای پیشرفتهتر مانند **۱۰–۱۰ و ۱۰–۵**، سیستم ۱۰–۲۰ همچنان پایه و اساس بیشتر مطالعات EEG در جهان محسوب میشود.
